![配管継手などに使用するシールテープ幅とネジ規格(配管規格)の適合図](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2022/12/全種.jpg)
幅(mm)の規格-(4),6,8,13,20,25
Contents
幅の5種類(6mm・8mm・13mm・20mm・25mm)
配管継手などの漏れ防止対策に使用されるPTFE製シールテープですが、当社では1/8(6A)~2インチ(50A)までを対象とした幅5種類を標準化しております。最も細い6mm幅から8mm幅・13mm幅・20mm幅・最も太い25mm幅まで配管サイズ6A・8A・10A・15A・20A・25A・32A・40A・50A、ネジ規格1/8“・1/4”・3/8“・1/2”・3/4“・1”・1“1/4・1”1/2・2“を標準としております。 ラインナップにない規格も検討致します。各種環境関連の規制にも適合しておりますので書類対応も可能です。特注対応となりますがM5ネジ規格に対応した4mm幅シールテープも準標準化しております。
幅の選定
シールテープは巻き付けるねじ規格により、細すぎても、太すぎても漏れに繋がりますので適正な幅を選定する必要があります。
- M5などの微小径には4mm幅⇒KS04-07
- 1/8(6A)には6.2mm幅⇒KS06-07
- 1/4(8A)、3/8(10A)には8mm幅⇒KS08-07
- 1/2(15A)、3/4(20A)には13mm幅⇒KS13-15
- 1”(25A)~1”1/2(40A)には20mm幅⇒KS20-10
- 2”(50A)~には25mm幅⇒KS25-10
型式 | 材質 | 推奨ねじ規格 | 幅(mm) | 長さ(m) | 入数(巻)/Lot |
KS04-07 | PTFE | M5など微小径 | 4 | ≒7 | 20 |
KS06-07 | PTFE | 1/8 | 6.2 | 7 | 20 |
KS08-07 | PTFE | 1/4、3/8 | 8 | 7 | 20 |
KS13-15 | PTFE | 1/2、3/4 | 13 | 15 | 10 |
KS20-10 | PTFE | 1”、1”1/4、1”1/2 | 20 | 10 | 5 |
KS25-10 | PTFE | 2” | 25 | 10 | 5 |
最小幅1mmからシールテープが製作できます
![1mm幅から製作可能なシールテープ](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2021/07/ks01-07500.jpg)
完全受注生産での対応となりますが最小幅1mmからシールテープの製作可能です。実績としては1mm幅、2mm幅、3mm幅、4mm幅、5mm幅、6mm幅、7mm幅までございます。自社でカットされておられるユーザー様、以前探したけど見つからなかったユーザー様、他の部材で代用されておられるユーザー様、ぜひお問合せ下さい。
【幅25mm】幅が最も広い(太い)シールテープ
品名:シールテープ
型式:KS25-10
厚み:0.1mm
幅:25mm
長さ:10M
小箱入数:5巻
大箱入数:250巻
適用管用ネジ規格:2”(2インチ)
配管サイズ:50A
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![幅の広い(太い)シールテープ(幅25mm×長さ10M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2020/09/KS25-10_rev.1.jpg)

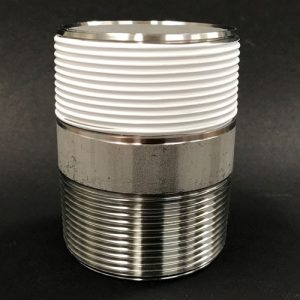

![2"(2インチ)ネジにKS25-05(幅25mm)のシールテープを巻付](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/10/2インチks25-05.jpg)
【幅20mm】幅が広い(太い)シールテープ
品名:シールテープ
型式:KS20-10
厚み:0.1mm
幅:20mm
長さ:10M
小箱入数:5巻
大箱入数:250巻
適用管用ネジ規格:1″(1インチ)・1”1/4(1インチ2ブ)・1“1/2(1インチ4ブ)
配管サイズ:25A・32A・40A
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![幅の広い(太い)シールテープ(幅20mm×長さ10M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2020/09/KS20-10_rev.1.jpg)

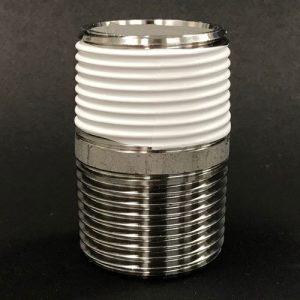

![1"(1インチ)ネジにKS20-05(幅20mm)のシールテープを巻付](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/10/1インチks20-05.jpg)
【幅13mm】幅が一般的なシールテープ
品名:シールテープ
型式:KS13-15
厚み:0.1mm
幅:13mm
長さ:15M
小箱入数:10巻
大箱入数:500巻

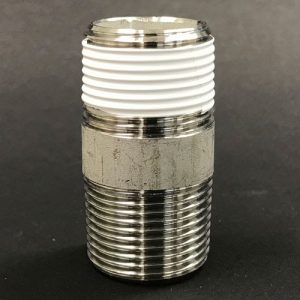

適用管用ネジ規格:1/2″(4ブ)、3/4″(6ブ)
配管サイズ:15A・20A
引張強度:0.80kg/mm2:7.85N/mm2
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![シールテープ(幅13mm×長さ15M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2020/09/KS13-15_rev.1.jpg)

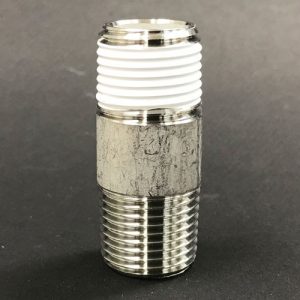

![1/2"(4ブ)ネジに幅13mmのシールテープ巻付](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/07/4ブks13-15.jpg)
【幅8mm】幅が狭い(細い)シールテープ
品名:シールテープ
型式:KS08-07
厚み:0.1mm
幅:8mm
長さ:7M
小箱入数:20巻
大箱入数:1000(500)巻

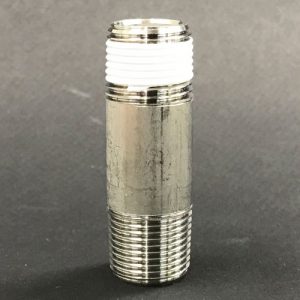

適用管用ネジ規格:1/4″(2ブ)、3/8″(3ブ)
配管サイズ:8A・10A
引張強度:0.80kg/mm2:7.85N/mm2
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![幅の狭い(細い)シールテープ(幅8mm×長さ7M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2020/09/KS08-07_rev.1.jpg)

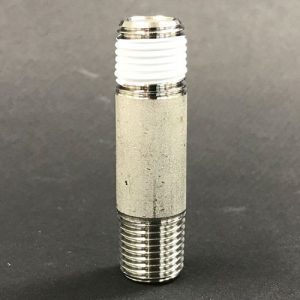

![1/4"(2ブ)ネジに幅8mmのシールテープ巻付](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/07/2ブks06-07.jpg)
【幅6mm】幅が最も狭い(細い)シールテープ
品名:シールテープ
型式:KS06-07
厚み:0.1mm
幅:6mm(6.2mm)
長さ:7M
小箱入数:20巻
大箱入数:1000(500)巻
適用管用ネジ規格:1/8″(1ブ)
配管サイズ:6A
引張強度:0.80kg/mm2:7.85N/mm2
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![幅の狭い(細い)シールテープ(幅6mm×長さ7M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2020/09/KS06-07_rev.1.jpg)

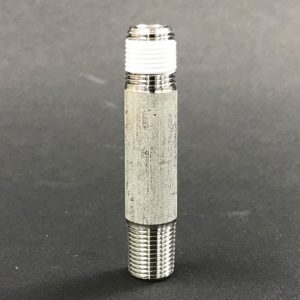

![1/8"(1ブ)ネジに幅6mmのシールテープ巻付](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/07/1ブks06-07.jpg)
幅50mm ※特注対応例
品名:シールテープ
型式:KS50-02
厚み:0.1mm
幅:50mm
長さ:2M
適用管用ネジ規格:他用途
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![シールテープ(幅50mm×長さ2M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/07/KS50-2.jpg)
幅10mm×長さ100M ※特注対応例
品名:シールテープ
厚み:0.1mm
幅:10mm
長さ:100M
適用管用ネジ規格:1/2″(4ブ)、3/4″(6ブ)
使用温度範囲(耐熱温度):-200℃~+260℃
※使用温度範囲は、実験データや実績に基づく一般的な範囲を記載したものであり、個々の用途の安全を保証するものではありません
![シールテープ(幅50mm×長さ2M)](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2019/10/KS10-100.jpg)
高温(400℃)対応耐熱シールテープ
品名:高温(400℃)対応耐熱シールテープ
厚み:0.13mm or 0.25mm
幅:12.7mm or 19.1mm or 25.4mm
長さ:7.6M or 15.2M
販売単位:1巻
![高温用(400℃)耐熱シールテープ](http://www.xn--xck4azc4dydc.com/wordpress/wp-content/uploads/2020/10/高温対応シールテープ.jpg)
